Jembatan Timbang Frame Bawah
Jembatan Timbang atau Timbangan Truk Frame Bawah adalah jembatan timbang Gewinn dengan tipe atau model yang tidak membutuhkan konstruksi pondasi. Timbangan jenis frame bawah ini biasanya cukup diletakkan diatas permukaan tanah keras atau lantai beton yang datar. Selain itu, timbangan frame bawah dapat dibongkar pasang dan dipindahkan ke lokasi lain dengan mudah karena sifatnya yang portable.

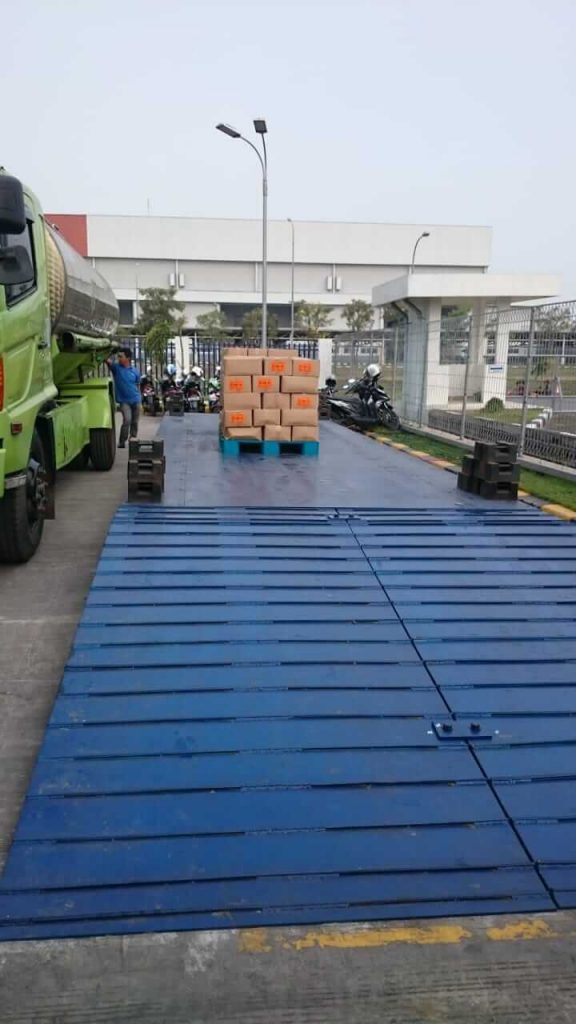

Gambar Jembatan Timbang Frame Bawah
Ukuran, Kapasitas, & Spesifikasi Timbangan Truk Frame Bawah
Timbangan Truk Gewinn memiliki beberapa pilihan ukuran dan kapasitas berat tergantung dari kebutuhan anda. Gewinn juga menerima permintaan pemasangan timbangan dengan ukuran dan kapasitas custom. Jembatan Timbang Gewinn juga memiliki spesifikasi yang tinggi, dan dibuat dari materi bahan baku bermutu pilihan, sehingga timbangan dapat bekerja secara optimal dalam situasi dan kondisi lingkungan kerja yang tidak bersahabat. Berikut ini adalah tabel informasi mengenai beberapa pilihan ukuran dan kapasitas berat jembatan timbang serta spesifikasi timbangan truk Gewinn:
Tipe Jembatan Timbang
Berbagai tipe platform jembatan timbang dan timbangan truk Gewinn beserta ukuran, kapasitas, dan tipe kendaraan yang mampu ditimbang.| PLATFORM TYPE | SIZE (METER) | CAPACITY (TON) | DIV (KG) | TRUCK TYPE |
|---|---|---|---|---|
| GT-0603-T020A | 6 M X 3.4 M | 20T-40T | 10 KG | COLT |
| GT-0703-T040A | 7.5 M X 3.4 M | 30T-50T | 10 KG | COLT / FUSO |
| GT-0903-T040A | 9 M X 3.4 M | 30T-60T | 10 KG | INTERCOOLER |
| GT-1003-T050A | 10 M X 3.4 M | 40T-60T | 10 KG | TRONTON |
| GT-1203-T050A | 12 M X 3.4 M | 40T-60T | 10 KG | CONTAINER 20 FEET / TRAILER |
| GT-1503-T060A | 15 M X 3.4 M | 50T-80T | 10 KG | CONTAINER 40 FEET |
| GT-1603-T060A | 16 M X 3.4 M | 60T-100T | 10/20 KG | CONTAINER 40 FEET |
| GT-1603-T060A | 16.5 M X 3.4 M | 60T-100T | 10/20 KG | CONTAINER JUMBO / GANDENG |
| GT-1803-T080A | 18 M X 3.4 M | 60T-120T | 10/20 KG | GANDENG-2 |
| GT-2103-T080A | 21 M X 3.4 M | 60T-150T | 10/20 KG | GANDENG-3 |
Detail Spesifikasi Jembatan Timbang
Spesifikasi lebih mendalam mengenai jembatan timbang dan timbangan truk Gewinn.| NO. | SPESIFIKASI | DETAIL |
|---|---|---|
| 1 | Merk / Tipe | JEMBATAN TIMBANG GEWINN. Tipe sesuai varian panjang truck dan kapasitas muat maksimum |
| 2 | Sistem | Module System: Knock - Downed Structure, Easy Maintenance and Rigid - Heavy Structure |
| 3 | Dimensi | 6M, 7.5M, 9M, 10M, 12M, 15M, 16M, 16.5M, 18M, 21M, 24M, 30M, 36M |
| 4 | Kapasitas | 20, 30, 40, 50, 60, 80, 100, 120, 150, 200 Ton |
| 5 | Resolusi | 10KG, 20KG, 50 KG (OIML R60C3) |
| 6 | KONSTRUKSI | |
| Model | Atas Tanah, Semi Atas Tanah, Semi Langsem Atas Tanah, dan Rata Tanah | |
| Plat | 12 MM, 10 MM, 8 MM (Plat Kapal) | |
| Batang Utama | WF 600x200x11x17 WF 500x200x10x16 |
|
| Batang Pendukung | WF 250x125x6x9 (Cross Beam) - 2 Set Per Module WF 200x100x5.5x8 (Support BEam) - 6 Set Per Module |
|
| Batang Penguat | Plat Stiffener di Batang Utama | |
| Sistem | Module System, bolted with MainBeam | |
| Pembautan | Baut HTB (High Tension Bolt) + Ring Per + Ring Plat | |
| Pengecatan | Double Coated with Epoxy and Acrillic Finishing | |
| 7 | ELECTRONIC DEVICES | |
| A. Indikator: | ||
| Tipe | Smart (Europe). D2002E, D10P | |
| Protection | IP 68, IP 69 (Optional) | |
| Function | Truck Scale Weighing Controller, Back-Up Battery, LED Display, Interface RS-232C, Full Calibration, Anti Insufficient Voltage, Optional Built Internal Printer | |
| B. Load Cell: | ||
| Load Cell | AMCELLS USA GFL-T030/T050, AMCELLS ZSFD-T030/T050, AMCELLS CLC-D, LC 740 Europe Origin Kapasitas 30 Ton - 50 Ton |
|
| Protection | IP 68 (Waterproof) | |
| Jumlah Load Cell | 4 Load Cell untuk Jembatan Timbang 6M, 7.5M, 9M, 10M 6 Load Cell untuk jembatan timbang 12M, 15M, 16M, 16.5M, 18M 10 Load Cell untuk Jembatan Timbang 21M, 24M, 30M, 36M |
|
| Load Cell Surge Arrester | 174PH - Lightning Protection Reach 10000V | |
| Kabel Load Cell | 6M - 15M | |
| Overload Capacity Rating | 150% (SAVE), 300% (ULTIMATE) | |
| C. Others: | ||
| Junction Box | Cover Stainless, Innate - Safe, Anti - Explosion Proof | |
| Proteksi Radiasi Petir | Grounding BC - 70 (Sentral) dan Grounding Per Load Cell | |
| Display Eksternal | Ex-Di-3 (Optional) | |
| PC/Komputer | Intel Pentium, Monitor LED 16", Keyboard, Mouse | |
| Printer | Epson Dot Matrix LX-310 | |
| Software | TS-Gewinn (Bahasa Indonesia, Full Back-Up, dan data dapat diakses) | |
| 8 | Tera | Sertifikat Tera Metrologi |
Jembatan Timbang Frame Bawah Premium
Kami menyediakan jembatan timbang dan timbangan truk model Frame Bawah dengan kualitas premium dan memiliki perlindungan garansi. Untuk informasi lengkap dan penawaran harga produk jembatan timbang frame bawah premium Gewinn, hubungi customer service kami di nomor 0821-3963-0089 melalui telepon atau WhatsApp untuk respon cepat. Atau kunjungi kantor dan pabrik kami secara langsung. Lokasi kami dapat dilihat pada halaman kontak website ini. Kami menyediakan jasa konsultasi gratis, jadi jangan segan menghubungi kami hanya untuk sekadar bertanya. Kami tunggu kontak dari anda.
