Pemasangan jembatan timbang memakan biaya yang tidak sedikit, karena itu untuk memastikan anda mendapatkan produk timbangan yang sesuai dengan harga yang anda bayarkan, maka anda perlu mengetahui apa saja standar prosedur pemasangan dan cara pemakaian jembatan timbang secara umum.

Prosedur Pemasangan Jembatan Timbang

Di bawah ini merupakan beberapa langkah standard operating procedure (SOP) pemasangan jembatan timbang Gewinn pada umumnya:

Konstruksi Pondasi

Sebelum pemasangan jembatan timbang, perlu melakukan konstruksi pondasi dulu sebelumnya, kecuali untuk beberapa tipe jenis timbangan truk yang memang tidak membutuhkan pemasangan pondasi. Konstruksi pondasi memiliki beberapa tahapan antara lain:

  • Tahap Penggalian
  • Bor Strauss & Rangka Duduk
  • Penggalian & Peletakan Sloof
  • Rangka Tanjakan & Bibir Siku
  • Dudukan & Ikatan Sloof
  • Plat Dudukan Load Cell
  • Plat Stopper 4 Sudut
  • Cor Dudukan Sloof & As Strauss

Pemasangan Platform

Struktur platform jembatan timbang gewinn tsa 1603 t060

Platform merupakan komponen timbangan truk yang paling besar dalam konstruksi jembatan timbang. Platform harus kuat, rigid, dan tahan lama. Selain itu, platform juga harus dapat bertahan di segala macam kondisi lingkungan.

Pada umumnya, struktur platform dibagi menjadi 4 kategori, yaitu:

  1. Main beam
  2. Cross beam
  3. Support beam
  4. Ship plate

Pemasangan Load Cell

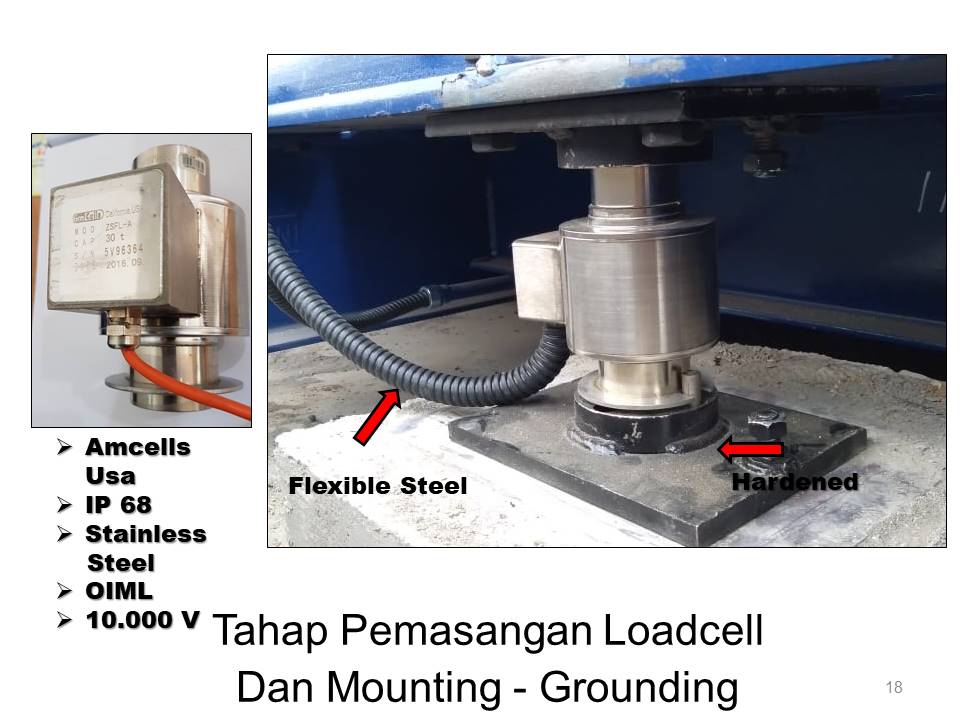

Load cell merupakan komponen jembatan timbang paling penting pada timbangan truck karena komponen ini yang mengubah daya berat menjadi sinyal digital yang kemudian ditampilkan sebagai nilai hasil timbangan. Karena peranannya yang sangat penting, load cell harus selalu berada dalam kondisi yang optimal. Kami menggunakan load cell yang memiliki indeks proteksi IP68, yang artinya load cell ini anti air, anti minyak, anti debu, dsb. Load cell ini juga dilengkapi dengan perlindungan lonjakan tegangan listrik dan kapasitas overload. Sistem grounding perlindungan anti petir juga disertakan pada setiap load cell.

Leveling

Melakukan leveling pada jembatan timbang agar platform timbangan seimbang. Timbangan yang memiliki level yang seimbang dapat menghindari sensitivity errors dan menjamin keakuratan penimbangan.

Pengelasan Mounting

Melakukan pengelasan pada mounting load cell agar load cell terpasang dengan kencang di bawah platform jembatan timbang.

Pemasangan Stopper

tahap pemasangan stopper

Pemasangan stopper dilakukan di 4 pojok sisi timbangan truk. Stopper berfungsi untuk menstabilkan platform dan melindungi load cell pada saat penimbangan. Stopper menggunakan komponen baut stopper dan bumper plat.

Penarikan Kabel

Penarikan kabel atau pulling kabel adalah pekerjaan penarikan kabel dari sumber. Penarikan kabel dilakukan agar timbangan bisa disambungkan ke sumber listrik.

Penyambungan Juntion Box ke Load Cell & Indikator

Kabel pada junction box atau load cell sangat berperan penting dalam pengiriman sinyal untuk untuk proses pengiriman suatu berat beban yang akan ditangkap indikator timbangan. Hal ini sangat harus diperhatikan dalam pemasangan kabel dari load cell ke junction box. Karena kita tahu bahwa ada beberapa terminal kabel dari junction box untuk setiap kabel dari ke 4 load cell. Tentunya kita tahu bahwa pada timbangan terdapat 4 load cell untuk timbangan digital yang akan kita pasang ke junction box.

Pemasangan Arde / Grounding

jembatan timbang anti petir sistem grounding

Grounding untuk timbangan truk berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran pada sambaran petir, misalnya kabel grounding yang terpasang pada jembatan timbang. Dalam instalasi penangkal petir atau surge arrester pada timbangan truck, sistem grounding berfungsi sebagai penghantar arus listrik yang besar langsung ke bumi. Meski sifatnya sama, namun pemasangan kabel grounding untuk instalasi timbangan truk dan grounding untuk penangkal petir pemasangannya harus terpisah.

Pengetesan Grounding

Pengetesan grounding untuk timbangan truk diukur nilainya dengan OHM. Alat pengukurnya menggunakan Earth Ground Tester. Nilai standar mengacu pada Persyaratan Umum Instalasi Listrik atau PUIL 2000 (peraturan yang sesuai dan berlaku hingga saat ini) yaitu kurang dari atau sama dengan 5 (lima) ohm. Dijelaskan bahwa nilai sebesar 5 ohm merupakan nilai maksimal atau batas tertinggi dari hasil resistan pembumian (grounding) yang masih bisa ditoleransi. Nilai yang berada pada range 0 ohm – 5 ohm adalah nilai aman dari suatu instalasi pembumian / grounding.

Pengetesan Awal Timbangan & Siap Tera

Pengetesan awal timbangan dengan siap tera dikukan dengan cara menyiapkan beban atau balast yang dibutuhkan pada saat pengetesan.

Instalasi Perangkat Elektronik

Pemasangan berbagai perangkat elektronik yang berhubungan langsung dengan jembatan timbang, seperti perangkat komputer, printer, indikator, lampu isyarat, dan sebagainya.

Instalasi Software

program software jembatan timbang gewinn

Instalasi software dilakukan teknisi jika komputer di lokasi sudah memenuhi persyaratan minimum software.

Tera Kalibrasi

Tera adalah proses mendapatkan tanda tera sah atau tanda tera batal yang legal dan dilakukan oleh petugas balai metrologi Indonesia yang berhak melakukan pengujian jembatan timbang di lokasi anda.
Kalibrasi adalah kegiatan untuk menentukan kebenaran nilai penunjukan alat ukur dan bahan ukur dengan cara membandingkan hasil test penimbangan terhadap standar ukur yang berlaku.

Training Program

Training program dilakukan teknisi setelah unit jembatan timbang terpasang dan disaksikan oleh petugas / operator yang akan memakai timbangan.

Jembatan Timbang Siap Dipakai

Setelah semua proses di atas selesai dilaksanakan, maka jembatan timbang kini telah siap digunakan.

Prosedur Pemakaian Jembatan Timbang

Setelah kita membahas beberapa langkah standard operating procedure (SOP) pemasangan jembatan timbang Gewinn. Maka selanjutnya mari kita bahas prosedur pemakaian jembatan timbang secara umum. Berikut ini adalah beberapa prosedur tata cara pemakaian tersebut:

Sebelum Menyalakan Indikator dan Komputer

  • Periksa koneksi kabel dari jembatan timbang ke indicator(jika longgar segera dikencangkan)
  • Periksa koneksi kabel dari indicator ke computer (jika longgar segera dikencangkan)
  • Periksa 4 sisi stopper jembatan timbang (jangan ada yang menempel ke pondasi jembatan timbang)

Waktu Menyalakan Indicator dan Komputer

  • Hubungkan kabel listrik indikator, komputer dan printer ke sumber listrik
  • Tunggu sampai indicator menunjukan angka 0 (nol)
  • Di komputer pilih software jembatan timbang ,kemudian masukan user name dan password
  • Pilih menu transaksi timbang
  • Klik connect ,maka status di software akan berubah menjadi connect
  • Pilih tipe penimbangan truck yang akan di timbang (supplier/customer)
  • Sebelum truck masuk jembatan timbang, pastikan indicator menunjukan angka 0 (nol)
  • Masukkan truck ke jembatan timbang di posisi tengah platform timbangan
  • Masukkan data identitas truck yang telah di sediakan
  • Klik timbang dan simpan, agar data bisa tersimpan di database software
  • Setelah timbang 2 klik timbang dan simpan , agar bisa tersimpan di database dan di print out tiket timbang

Cara Mematikan / Turn Off Jembatan Timbang

  • Pada software jembatan timbang,klik log off, maka software akan keluar.
  • Klik shut down untuk mematikan computer
  • Cabut kabel listrik indicator dari sumber listrik
  • Untuk mematikan printer, tekan tombol on/off printer

Pemeliharaan Jembatan Timbang

  • Lakukan pembersihan kolong jembatan timbang minimal 1 minggu sekali, agar kotoran / tanah tidak mengganjal platform jembatan timbang
  • Lakukan pengecekan di 4 sisi stopper,pastikan tidak ada yang menempel pada pondasi
  • Hindari kerusakan akibat tabrakan ke platform jembatan timbang karena dapat mengurangi hasil nilai akurasi pada jembatan timbang
  • Hindari pengereman mendadak pada saat proses penimbangan, karena dapat merusak sensor / loadcell (pembaca berat timbang)
  • Pasang rambu batas kecepatan saat memasukin jembatan timbang maksimal 5 km/jam
  • Atur dan jaga jarak antrian truk pada saat penimbangan
  • Apabila truck di depan telah selesai ditimbang, pastikan truck tersebut benar-benar sudah keluar dari area timbangan, baru kemudian selanjutnya diperbolehkan masuk truck berikutnya
  • Lakukan tes sudut minimal setiap 1 bulan sekali dengan beban 1000kg – 5000kg
  • Cek secara berkala masa berlaku tera metrologi setiap 1 tahun sekali.
  • Jangan melakukan penimbangan kendaraan yang memiliki berat melebihi kapasitas jembatan timbang

Mengatasi Trouble Sementara Pada Jembatan Timbang

  • Apabila indicator menunjukan err_ref, cek koneksi kabel jembatan timbang ke indicator
  • Apabila di software menunjukan disconnect, cek port serial dan hyperterminal

Note : untuk lebih jelasnya bisa di lihat di manual book indicator dan software

Sekian prosedur pemasangan dan pemakaian Jembatan Timbang Gewinn. Untuk informasi lebih lengkap anda dapat menghubungi kami langsung di 021-89140679 (telp kantor) atau 0821-3963-0089 (telp & whatsapp). Atau kunjungi pabrik kami langsung di Jl. Raya Rengas Bandung, Kosambi, Tanjung Baru, Cikarang Timur, Bekasi.
